Nedgrävd oskyddad 60 ohms koaxialkabel, uppdelad slingvis (i kedjor) ut till fastigheterna. |
|
I kabelnätet ingår 24 st. förstärkare som förstärker och anpassar TV-signalen. Förstärkarna är placerade i skåp inbyggda i vissa fastigheters garagevägg, några är placerade på stolpar utefter kabeln och är fjärrmatade med 24 volt. |
|

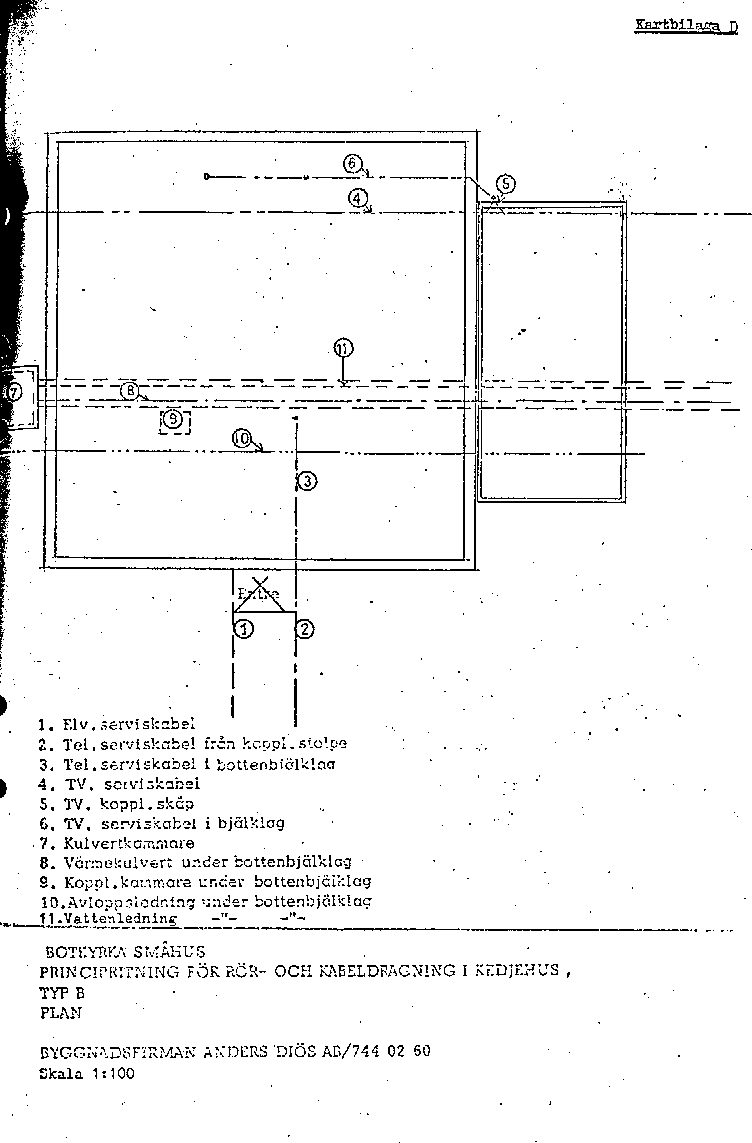

På varje garagevägg sitter en speciellt anpassad avtappare i en låda till vilken fastighetens antennkabel och TV-uttag är ansluten. |
|
Förstärkarna är byggda för att klara frekvenser upp till 606 MHz, men är nedställda till 450 MHz. |
|
Det analoga TV-utbudet ligger inom frekvensbandet 80 – 300 MHz, och det digitala TV-utbudet (som kräver digital TV-box) ligger i frekvensbandet 300 – 450 MHz. |
|
Com hem tillhandahåller tjänster i frekvensbandet 5 – 862 MHz. (Vårt kabelnät är ej byggt för att tillhandahålla ett sådant brett överföringsband). |
|
Signalnivån ut från förstärkarna ligger på ca 105 dB. Signalen dämpas med ca 4 dB vid varje fastighets avtappare. Signalnivån i fastigheternas TV-uttag skall uppgå till minst 60 dB för det analoga kanalutbudet och till minst 50 dB för det digitala kanalutbudet. |
